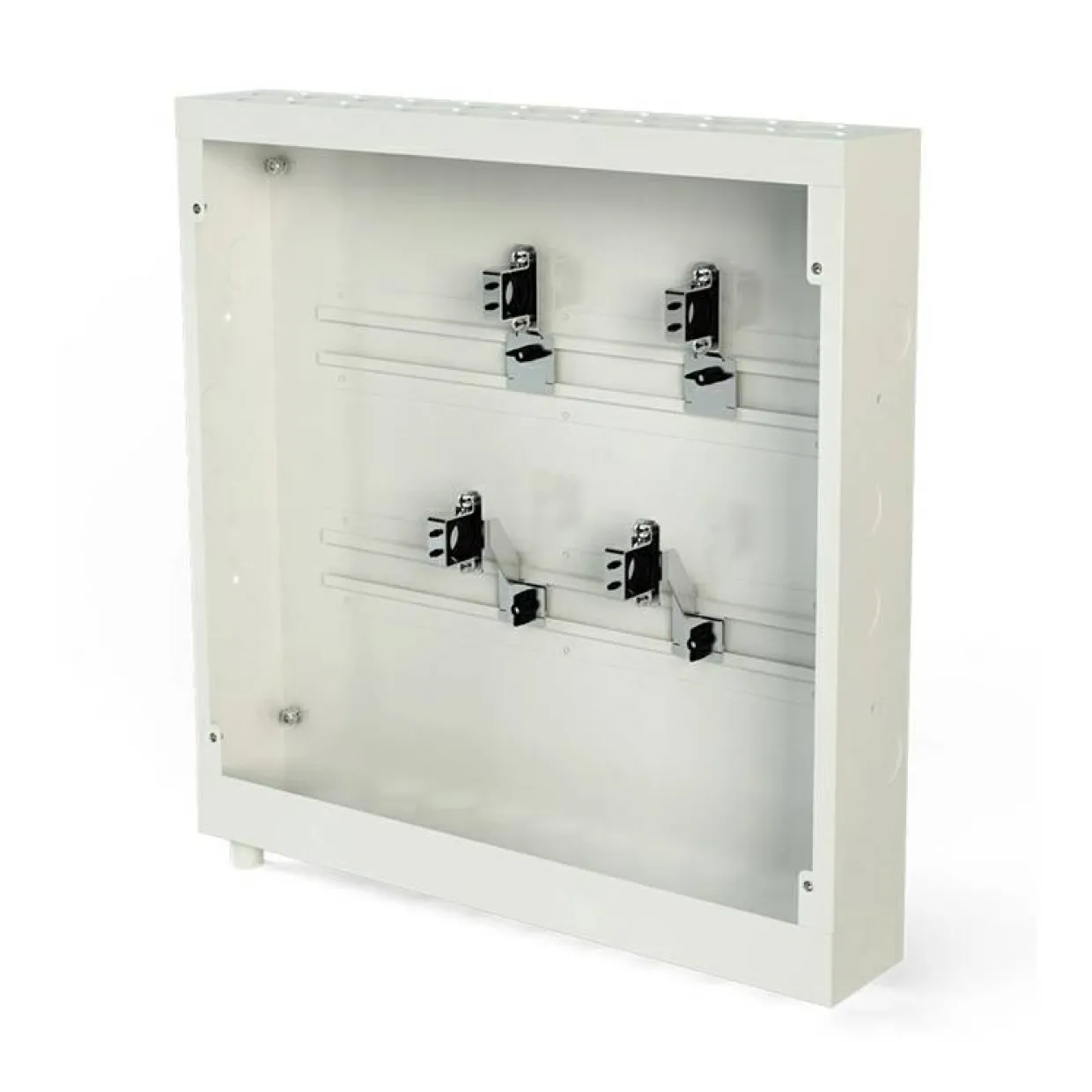

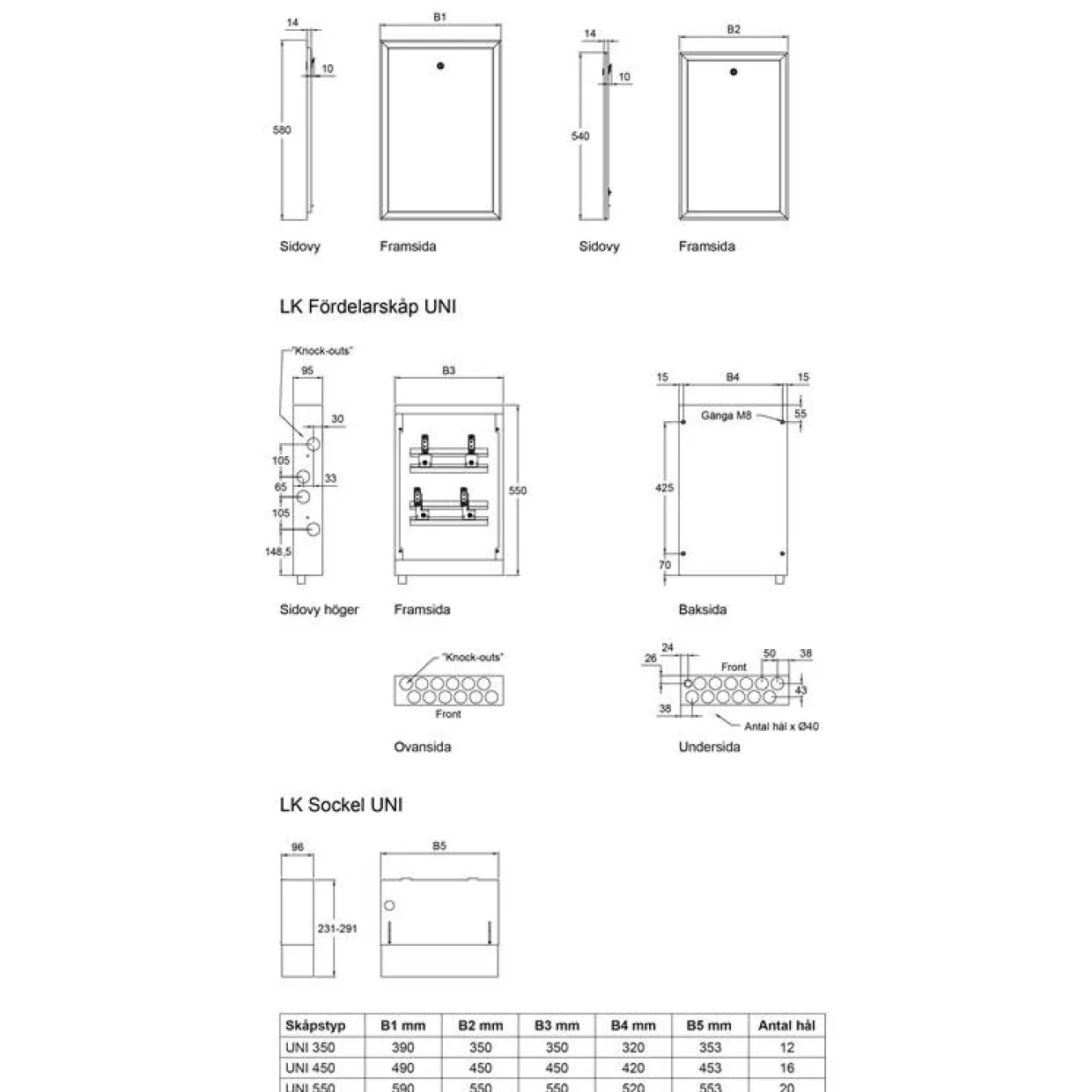

LK Fördelarskåp UNI 350, UNI 450, UNI 550 och UNI 700. Skåpen är tillverkade av pulverlackerad stålplåt, vit kulör RAL 9016 och har vattentät botten med 50 mm hög framkant och godkända enligt NT VVS 129.

LK Fördelarskåp UNI kan monteras inbyggt i vägg, vid detta montage kan LK Ram/lucka UNI INB användas. LK Fördelarskåp UNI kan även monteras utvändigt på vägg, vid detta montage kan Ram/lucka UNI UTV användas tillsammans med LK Sockel UNI. Då LK Fördelarskåp UNI 350 och UNI 550 monteras i tak ska LK Ram/lucka UNI TAK användas. OBS! fördelarskåp, ram/lucka samt sockel är separata artiklar.

Skåpet är avsett för 2 st. LK Fördelningsrör med max antal uttag enl. tabell. Konsolerna till fördelningsrören är bipackade i skåpet. Konsolerna kan enkelt bytas plats på för att ansluta rör underifrån eller uppifrån. LK Dränageböj V2 komplett är bipackad för utgång ur vägg med läckagindikeringen från fördelarskåpet. Skyddspåse att trä över skåpet under byggtiden ingår.

OBS! I de fall en stamledning dras inuti skåpet, kan max antal uttag komma att minskas med ett eller flera uttag.

För att maximera antalet uttag i fördelarskåpen bör tappkallvatten stam placeras på vänster sida i skåpet och serva den nedre fördelaren. Tappvarmvattenstam bör placeras på höger sida och kopplas in i den övre fördelaren.

Motsvarande för värmevatten så bör stammen för tilloppsledning placeras på vänster sida i skåpet och serva den nedre fördelaren. Stammen för returledning bör placeras på höger sida och kopplas in i den övre fördelaren.

Anslutningar med max tomrörsdimension 34 mm kan anslutas underifrån, från valfri sida eller ovanifrån. Ska tomrör med dimension 44 mm ansluts måste LK Skåpsgenomföring 44 tomrör användas, RSK 241 95 95.

Skåpet kompletteras med erforderligt antal skåpsgenomföringar. OBS! Separat artikel:
– För tomrör dimension 25 används LK Skåpsgenomföring 25 tomrör, RSK 187 44 83.
– För rör dimension 12–34 används LK Skåpsgenomföring UNI, RSK 187 44 84.
